使用寿命长
使用寿命长
方便易操作维护

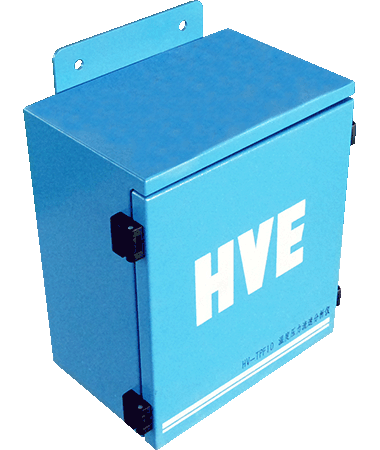

流速仪的主要功能是监测烟气中的温度、压力、流速并将其转换成相应的比例电流(4-20)mA传送给工程机进行数据处理。
温度压力流速仪是基于传统皮托管的差压测量原理设计的。采用“S”型皮托 管检测头,测量时将皮托管探头插入管道中,并使探头中心轴线处于过流 断面中心且与流线方向一致,探头全压侧孔正对来流,静压侧孔背对来流, 分别将全压静压传递给传感器,传感器测得差压值即动压。
(流速仪工作流程)
项目 |
指标 |
测量原理 | 温度:热电阻和热电偶 压力:压敏电阻 流速:皮托管差压式 |
量程 | 温度:(0~300)℃; 压力:(-5~+5)kPa; 流速:(2-40)m/s 压差:(0-2000)Pa |
输出信号 | 4-20mA |
测量性能 | 示值误差:±2%,适用于流速>2m/s时 湿度误差:≤5%,绝对误差≤±1.5%: >5%时,绝对误差≤20% |
响应时间 | ≤10s |
皮托管长度(mm) | 400;800;1200;1700(可选,可定制表面喷氟增强防腐性能) |
工作环境温度 | (-20~50)℃ |
箱体尺寸 | 280(长)×240(宽)×144(高)mm |
箱体材质 | 碳钢喷塑 |
皮托管材质 | 316不锈钢 |
重量 | 主机6.7kg 皮托管6kg(长度1500mm) |
取压接口 | 8mm快插 |
电源 | 电压24VDC±10%,电流≥1A |
应用场合 | 蒸汽、液体、空气、煤气等介质管速且被测流体必须充满整个管道并单向连续流动 |
借口特征 | 模拟输出:(4~20mA) 数字接口:RS485 |
安装方式 | 分体式安装 |
